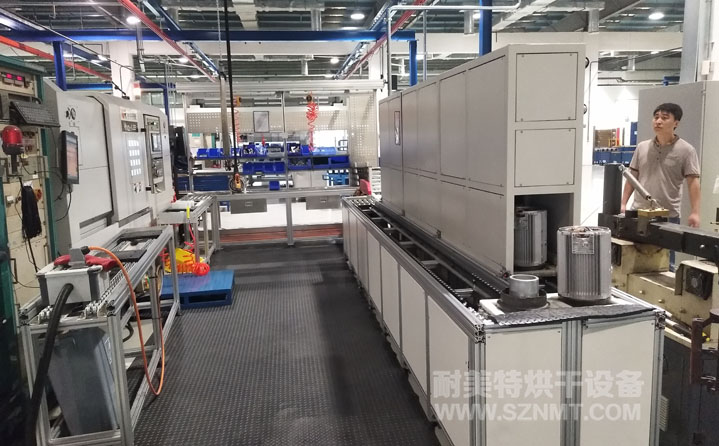

一、自動烘干線,電機熱套及冷卻線體
1、電源:三相五線制,380V,50HZ;
2、總功率:5KW;
3、設備組成:冷卻線體、翻轉線體、組裝線體、檢查線體。
4、外形尺寸(約):總長4920*高1295*寬780mm;
5、設備外形:設備線體采用鋁型材制作,外殼采用2.0mm冷板制作,高溫靜電噴塑處理,內腐蝕、防生銹;
6、設備結構:分為左側動力輸送線、右側冷卻動力輸送線、前端萬向滑動平臺、后端萬向滑動平臺;
7、左側動力輸送線:采用不銹鋼鏈條沖孔板輸送帶,銷軸兩端加墊片焊接固定,配6分雙節(jié)距大滾珠鏈條;主體采用40*40、40*80鋁型材制作;傳動電機采用0.75KW的SEW減速電機;
8、前、后端外向滑動平臺:主體采用40*40、40*80鋁型材制作,平臺上安裝萬向牛眼軸承;
二、自動烘干線,電機熱套及冷卻線組裝線體
1、外形尺寸(約):總長2910*高2200*寬760mm;
2、設備外形:設備線體采用鋁型材制作,外殼采用2.0mm冷板制作,高溫靜電噴塑處理,內腐蝕、防生銹;
3、設備結構:分為前傾斜滑動線體和后水平線體;前傾斜輸送線體:采用40*40、40*80鋁型材制作,輸送采用Φ32滾輪無動力流利條制作,成1°傾斜;后水平輸送線體:采用40*40、40*80鋁型材制作,輸送采用Φ32滾輪無動力流利條制作。
三、自動烘干線,電機熱套及冷卻線翻轉線體
1、外形尺寸(約):總長1050*高850*寬400mm;
2、技術要求:翻轉線體:采用40*40和40*80的加厚型方管焊接制作,翻轉臺成L型上面安裝無動力
托輥,轉動電機采用200W的SEW減速電機。
四、自動烘干線,電機熱套及冷卻線功能
1、溫度傳感器:歐姆龍標準型,K型熱電偶;
2、其它:控制電器均采用施耐德和歐姆龍品牌;
3、保護功能:漏電保護、馬達熱過載保護、超溫斷電報警、傳動異常報警;機頭機尾各設急停開關。
4、聲光報警:裝有三色燈塔:綠色代表運行狀態(tài)、黃色代表侍機模式,紅色代表報警/故障;
