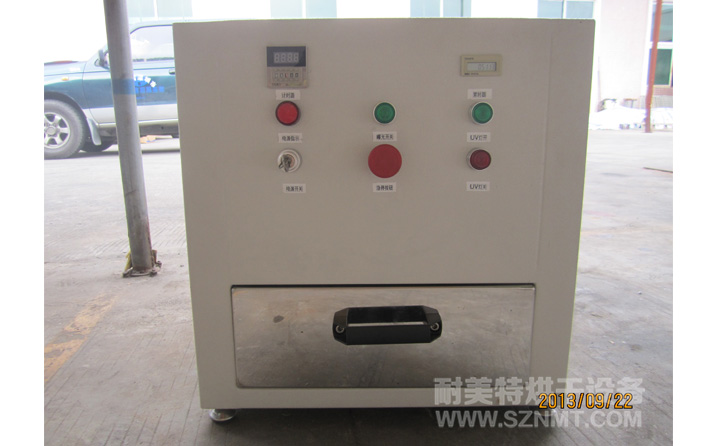

一、抽屜式UV光固機主要技術參數
1、外形尺寸(約):長660*總高500*總深500mm(抽屜深230mm);
2、UV光源:采用進口英國普利瑪斯鹵素?zé)艄?;燈管長度=140mm,波長=365nm,有效光距200mm,共1套,每套500W;分布在爐內(配升壓變壓器、鑄鋁反光罩、大功率補償電容)
3、固化方式:平面照射型;
4、電源:三相單線制,220V,50HZ;
5、總功率:800W;
二、抽屜式UV光固機爐體結構特征
1、外殼材料:采用2mm厚Q235冷軋鋼板(強度、塑性和焊接綜合性能最好)折彎焊接制作;
2、爐體底架:采用40*40*1.5mm方通制作,保持爐體內外各個面的承載強度,可防止?fàn)t體變形。
3、密封材料:密封條采用“3M”阿姆斯條膠,可有效遮光,加強密封效果;
三、抽屜式UV光固機功能
1、UV燈可調節功能:每套燈管都獨立裝有進口石英隔熱冷光鏡,有效阻止其紅外線熱量輻射到產品,以免受溫度過高而影響其產品;在燈管的下方增加有遮光板,由氣缸帶動前后運動,當?shù)竭_(dá)設定的時間后,遮光板會自動擋住光源,以致產品不會損壞;
2、接地保護:結構件安全接地保護;
3、電源缺相、相序保護:配有相序保護器;
四、抽屜式UV光固機環境條件
1、環境溫度:-5℃~+40℃;
2、相對濕度:?85%RH;
3、電源:AC220V±10%,50Hz;
五、抽屜式UV光固機培訓
免費進行技術培訓。
獨特性能 | 客戶可選配置 |
UV能量更高,涂膜穿透能力更強;
聚光設計,進口高聚光反光燈罩,瞬時干燥,速度特快;
燈箱內部特殊設計的通風系統;
各燈皆可調節上下角度、高度;
輸送帶無極調速,輸送速度平穩可調;
傳動網帶自動調整裝置,有效防止跑偏;
燈管異常保護裝置。
全、半燈切換,合理省電。
|
進口UV光源
國產UV光源
顏色選擇圖例
客戶可以依照色卡指定色彩制作。
|
※根據固化產品設計不同固化設備,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。 |
控制系統選配 | |
按鈕開關控制 | 觸摸屏人機界面 |
UV燈管選配 | |
國產UV燈管(汞燈、鹵素?zé)簦?/td> | 進口UV燈管(汞燈、鹵素?zé)簦?/td> |
變壓器選配 | |
銅線 | 鋁線 |
輸送帶選配 | ||
不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
冷卻系統選配 | ||
風冷 | 制冷 | 水冷 |
序號 | 圖號 | 功率 | 工件電壓(V) | 工作電流(A) | 全長A | 極距B | 管徑C | 功率密度(W/mm) | 備注 |
1 | L3 | 1KW | 135 | 8.1 | 335 | 200 | 25 | 50 | 220V電源 |
2 | L1 | 1KW | 135 | 8.1 | 230 | 125 | 25 | 80 | 220V電源 |
3 | L2 | 1.6KW | 285 | 5.6 | 360 | 204 | 25 | 80 | 220V電源 |
4 | L2 | 2KW | 300 | 7.5 | 400 | 250 | 22.5 | 80 | 380V電源 |
5 | L1 | 2.5KW | 420 | 6.3 | 473 | 305 | 22.5 | 80 | |
6 | L3 | 3KW | 700 | 5 | 620 | 460 | 22.5 | 65 | |
7 | L1 | 3KW | 700 | 5 | 360 | 250 | 25 | 120 | |
8 | L2 | 3.2KW | 290 | 12.2 | 360 | 264 | 25 | 120 | |
9 | L1 | 4KW | 670 | 6.3 | 664 | 508 | 22.5 | 80 | |
10 | L1 | 5KW | 700 | 7.8 | 700 | 600 | 25 | 80 | |
11 | L1 | 5KW | 750 | 7.5 | 725 | 625 | 22.5 | 80 | |
12 | L1 | 5KW | 750 | 7.5 | 775 | 625 | 22.5 | 80 | |
13 | L2 | 5KW | 850 | 6.3 | 804 | 653 | 20.5 | 80 | |
14 | L1 | 5.6KW | 950 | 7.2 | 826 | 673 | 25 | 80 | |
15 | L1 | 5.6KW | 840 | 7.5 | 850 | 770 | 22.5 | 80 | |
16 | L3 | 6KW | 950 | 7.5 | 910 | 745 | 25 | 80 | |
17 | L1 | 7.5KW | 925 | 8.8 | 803 | 653 | 22.5 | 120 | |
18 | L1 | 8KW | 1200 | 7.5 | 1150 | 1000 | 22.5 | 80 | |
19 | L1 | 8.4KW | 950 | 10.4 | 826 | 700 | 25 | 120 | |
20 | L1 | 9.6KW | 1570 | 6.6 | 1387 | 1247 | 25 | 80 | |
21 | L1 | 11KW | 1870 | 6.3 | 1575 | 1419 | 25 | 80 | |
22 | L1 | 13KW | 1870 | 7.5 | 1807 | 1651 | 25 | 80 |
