催化劑燒干與焙燒高溫烘箱生產工藝要求:
1、產品描述

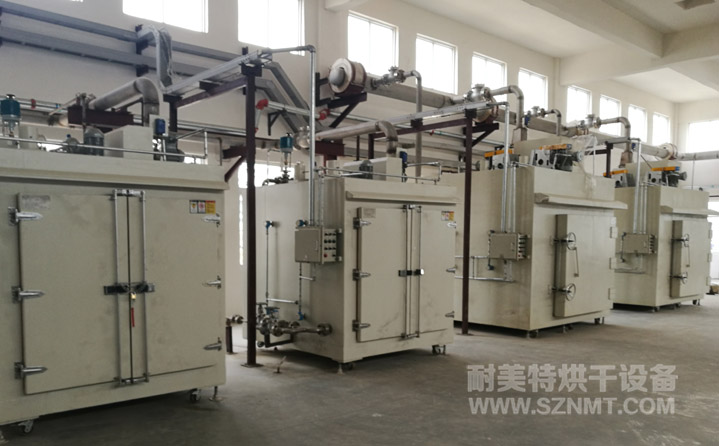

(1)4臺催化劑烘干箱設備由設備主體、推車、拖車、以及排濕、進氣裝置組成,旨在實現對催化劑進行快速烘干。
(2)將催化劑顆粒均勻平鋪在托盤內,人工將托盤擺放在推車上,推車每層擺放8個托盤,共8層托架。人工通過拖車將推車送入爐內。在工藝要求的溫度條件下進行快速烘干。經過初步烘干處理后,由人工將推車?yán)酵宪嚿?,等待轉入焙燒爐。
(3)烘干箱采用熱風循環方式烘干,可保證在整個干燥過程中溫度場和速度場的均勻性和穩定性。
2、生產周期
(1)烘干工作時間12小時,烘干溫度120℃可調。預計產能為600Kg/車。產品采用托盤平鋪方式放置。
(2)產量計算:64個托盤*(0.62m*0.44m*0.04m)=0.7m3。
(3)托盤采用1.5mm厚,材質使用310S不銹鋼,底面和四周沖孔,孔徑為Φ2mm,孔距為4mm,四周卷邊增加強度。
3、產品合格率
產品焙燒合格率為100%。
4、設備保證指標
(1)賣方保證烘干箱內的控制溫度在30~120℃之間可調,控制精度不超過±2℃(恒溫帶)。
(2)主體設備使用壽命不低于15年;設備年可用率大于等于95%。
5、烘干箱設備簡介及參數
5.1、主要參數
(1)內膽尺寸:寬1.5m,深2m,高1.4m
(2)外形尺寸:寬2m,深2.13m,高1.9m
(3)溫度范圍:室溫~120℃可調
(4)溫度均勻性:≤±2℃(空載)
(5)溫度波動度:≤±2℃
(6)升溫速率:≤8℃/min
(7)電源、總功率:三相五線制,380V,50HZ,5KW左右
(8)烘干箱內可存放1輛推車。推車配置耐高溫角輪(定向輪、萬向輪各2個),推車?yán)锩姘惭b限位柱用于定位里面托盤,兩側配有L形托架,用于支撐及左右限位托盤。進出口裝有手動爐門。頂部部置循環風機、蒸氣換熱器等裝置,排廢風機安裝在爐體頂部。
獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊,防止機臺自身產生灰塵;內部潔凈無塵;
雙重超溫保護,安全更可靠;
內部熱風循環,烘烤物件受熱均勻;
升溫時間快,溫度穩定精準;
國內一流的隔熱、斷熱、保溫技術,密封效果優;
機體外殼溫度低,對室內環境溫度影響較??;
多種加熱及運風方根據產品設定;節能省電、安全環保。
|
可充氮?dú)鈿夥毡Wo(hù),達成無氧化烘烤環境。
控制系統、料盤、推車可依客戶需要選擇配備。
顏色選擇圖例
客戶可以依照色卡指定色彩制作。
|
※根據烘烤產品搭配不同料盤/臺車,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。 |
溫控器(單段/8段-256段可編程式) | |||
臺灣宇電溫控表 | 日本歐姆龍智能型溫控表 | ||
日本進口256段可編程式歐姆龍溫控儀 | 日本OMRON溫控器 | ||
溫度記錄儀 | |||
進口多通道彩屏無紙記錄儀 | 進口多通道有紙記錄儀 | ||
進口PARTLOW圓圖溫度記錄儀 | 進口YOKOGAWA 48通道溫度記錄儀 | ||
記錄組 | |||
手提式溫度記錄器組 6點 | IR 電腦溫度記錄器組6點~12點 | ||
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。 | |||
電力輸出,可按照SSR、SCR、SSPR等電力自動調整器。 | |||
觸摸屏+PLC | |||
威倫7寸 | Proface | ||
三菱 | 西門子 | ||
工控機以太網遠程監控 | |||
計時器 30分,999分(標準配備),24H,99H,年月日可程式計時器。 | |||
電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 |
單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤形式 | |||
沖孔盤 | 篩網盤 | 柵格盤 | |
活動推車 | |||
千層架推車 | 推車+托盤 | 子母推車 |
